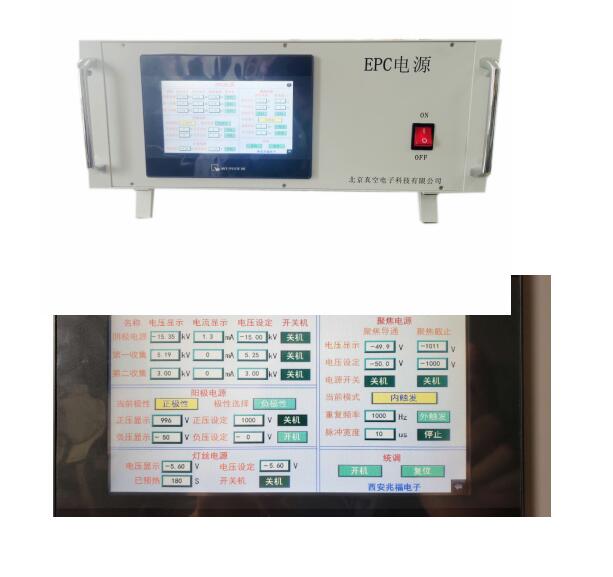

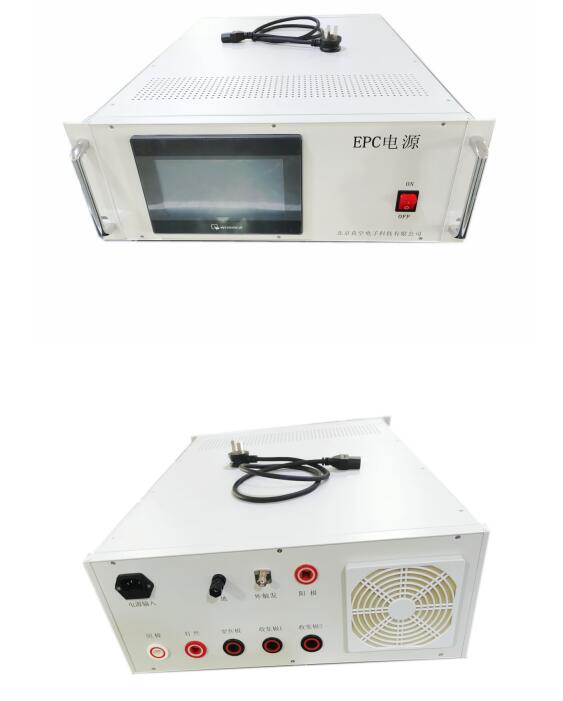

EPC集成行波管高壓電源

1技術要求

1.1 技術指標要求

1.1.1輸入電源要求

a)輸入電壓：270VDC±10%，；

b)輸入電流：≤3.0A。

1.1.2螺旋線電源要求

a)輸出螺旋線電壓（Uh）：-19kV～-24kV穩壓可調（典型值：-21.8kV）；

b)輸出螺旋線脈沖電流（Ih）：≥10mA；

1.1.3收集極電源要求

a)收集極電源滿載電壓（相對于陰極：）：+｜Uh｜38%（典型值：+8.2kV）；

b)收集極脈沖電流：≥220mA；

1.1.4陰極總電流

陰極總脈沖電流（Ik）：≥230mA。

1.1.5燈絲電源要求

a)燈絲電壓（相對于陰極：Uf）：-6V±2V；

b)燈絲電流（If）：≥1.0A；

1.1.6陽極電源要求

a)輸出電壓（相對于管體：Ua）：-2000V～-50V穩壓可調；

b)輸出電流：≥0.5mA；

1.1.7脈沖調制器要求

a)導通電源電壓（相對于對陰極：Ug）：-5V～
