安全注意：

1． 本裝置為高電壓裝置，使用不當會有危險，應由專業人員使用操作；工作時操作人員請遠離高壓輸出線；請勿打開裝置，以防高電壓傷人。

2． 開機前應將接地端可靠接地、高壓輸出線連接正確，電源開關置在“關”的狀態。

3．需改接外電路接線時，應等待電壓表示數為零后，將輸入AC220V斷開，再換接線。各操作部分在前面板上，220V輸入在后面板上。

4． 通電使用前必須仔細閱讀以下操作說明。

一、概述

本產品用于輸出兩路穩定的正極性和負極性靜電高壓，結構上為一個完整的機箱，主要由24V直流電源、+30kV高壓模塊、-30kV

高壓模塊、正電壓顯示、正電流顯示、負電壓顯示、負電流顯示等組成。

二、技術指標

1.輸入電壓:AC220V±10%;50/60HZ

2.輸出電壓:±30kV;

3.輸出電流：2mA；

4.zui大功率:60W;

5.電壓顯示：0～±30kV；輸出穩定在30kV以下時，30min漂移量不大于5%；

6.電流顯示：0～2mA；

7.工作溫度：-20℃～ +50℃；

8.外形尺寸：430×380×177（mm）

三、設備組成

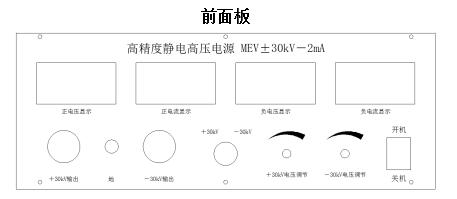

前面板

1、正電壓顯示：正電源輸出電壓指示

2、正電流顯示：正電源輸出電流指示

3、負電壓顯示：負電源輸出電壓指示

4、負電流顯示：負電源輸出電流指示

5、+30kV輸出：正電源高壓輸出接口

6、地：本機接地端

7、-30kV輸出：負電源高壓輸出接口

8、+30kV /-30kV：切換電壓輸出正負極性

9、+30kV電壓調節：調節正電壓輸出值

10、-30kV電壓調節：調節負電壓輸出值

11、開機/關機：電源供電開關

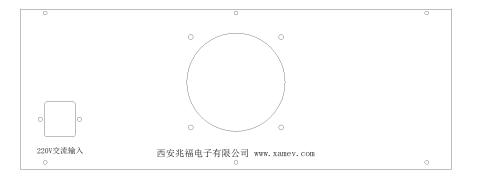

后面板

12、220V交流輸入：AC220V±10%;50/60HZ

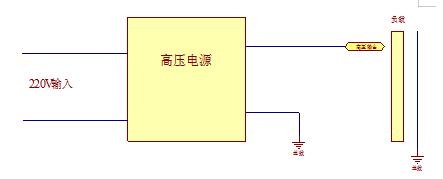

四、接線示意圖

五、操作使用步驟

1、連接好系統接地線和負載。

2、插上電源插頭。

3、將+30kV/-30kV旋鈕開關轉至所需位置（+30kV代表正電壓輸出/-30kV代表負電壓輸出）。

4、打開電源開關。

5、旋轉電壓調節旋鈕（+30kV電壓調節/-30kV電壓調節），使輸出電壓達到所需值。

6、測試完畢后將各調節旋鈕逆時針轉到頭，調至零位，等待電壓顯示為零后，關閉電源。

六、儲藏與存儲

1、電源長期不用時，應放置在干燥通風處。

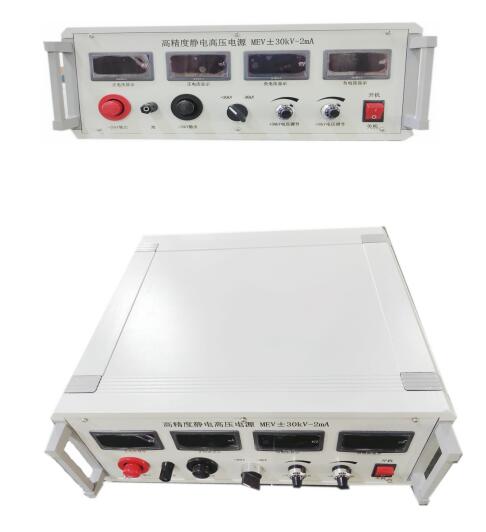

七、電源實體圖
