一、概述

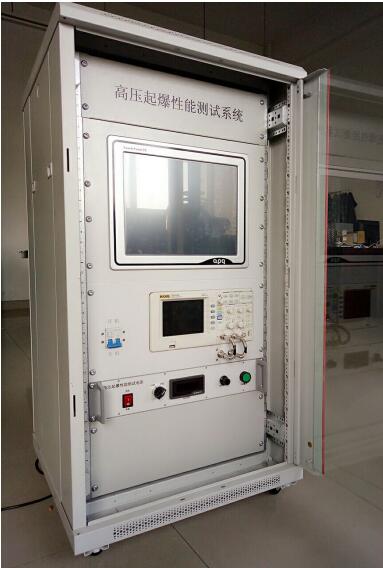

該高壓起爆性能測試系統選用19英寸標準尺寸圖騰機柜，機柜尺寸（高*寬*深）：1166mm*600mm*600mm。機柜配前后門，可打開閉合，使用方便，安全美觀。機柜內部配有阿普奇計算機、示波器、高壓電源。高壓電源有內控、外控兩種工作方式，均可輸出0~4000VDC連續可調電壓以及12V和2000V脈沖電壓，適用于高壓充放電場合。高壓電源置于外控檔位時可由計算機控制高壓電源工作狀態。示波器可采集起爆負載的電壓和電流波形送入計算機，清晰直觀，便于操作。機柜內部從上到下依次為銘牌、計算機、示波器、高壓電源機箱，機柜示意圖如下：

高壓電源前面板示意圖：

二、高壓電源技術指標

1、輸入電壓:  220±10%VAC  50Hz

2、輸出電壓:  0~4000VDC  10mA

3、脈沖電壓： 12V、2000V

4、輸出功率：≦50W

5、2000V脈沖電壓波形：

三、起爆系統使用方法

1、接通電源，打開示波器左側面板上的開關，計算機、示波器開機，高壓電源待機；

2、按下高壓電源開機按鈕，高壓電源進入工作狀態；

3、將高壓電源內/外控旋鈕開關置于內控檔位，順時針調節電壓調節旋鈕，高壓電源可連續輸出0~4000VDC電壓；按下手動觸發按鈕，高壓電源可同時輸出24V和2000V脈沖電壓；

4、將高壓電源內/外控旋鈕開關置于外控檔位，通過計算機的Labview軟件可控制高壓電源工作。

四、起爆測試方法

該系統有繼電器觸發起爆和火花隙開關觸發起爆兩種方式。

1、繼電器觸發起爆

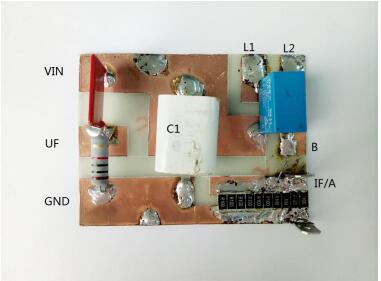

繼電器起爆板示意圖：

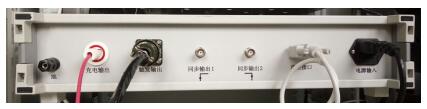

高壓電源后面板示意圖：

高壓電源后面板的充電輸出、地分別接起爆板VIN、GND端，再將高壓電源的觸發輸出12V、GND分別接繼電器線圈兩端L1、L2。示波器CH1通道的信號線接起爆板IF、GND端，起爆板A、B兩端短接或串聯0.5Ω電阻。

（1）內控操作方法

接通電源，打開示波器左側面板上的開關，計算機、示波器開機，高壓電源待機；按下高壓電源開機按鈕，高壓電源進入工作狀態，將內/外控旋鈕置于內控檔位，順時針調節電壓調節按鈕給高壓電容器C1充電，充電電壓為500V或1000V，按下手動觸發按鈕，可觸發起爆。測試完成后，關閉計算機，關閉高壓電源、總開關，切斷電源。

（2）外控操作方法

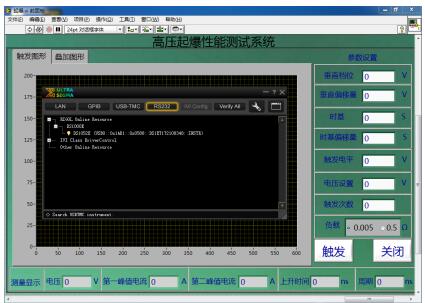

接通電源，打開示波器左側面板上的開關，計算機、示波器開機，高壓電源待機；按下高壓電源開機按鈕，高壓電源進入工作狀態，將內/外控旋鈕置于外控檔位。labview軟件開機自啟動，界面如下圖：

關閉ULTRA SIGMA，點擊左上角工具欄第一個白色箭頭按鈕，labview軟件開始運行。

軟件右側參數設置欄設置如下：垂直檔位為圖形顯示區域垂直方向每大格電壓分度值V/div，此處設置與示波器保持一致；垂直偏移量默認為0；時基為圖形顯示區域水平方向每大格時間分度值T/div，并使用科學計數法，此處設置與示波器保持一致；水平偏移量默認為0；觸發電平設為1；電壓設置為500V或1000V；觸發次數為10。參數設置完畢后，點擊右下角觸發按鈕，高壓電源即開始工作，屏幕下方顯示欄即可顯示各測量數據。

測試完畢后，點擊右下角關閉按鈕，labview關閉，此時可進入計算機C:\測試數據\起爆實驗\記錄，可查看測試數據記錄，C:\測試數據\起爆實驗\圖片\波形記錄，可查看測試波形。測試完成后，關閉計算機，關閉高壓電源、總開關，切斷電源。

2、火花隙開關觸發起爆

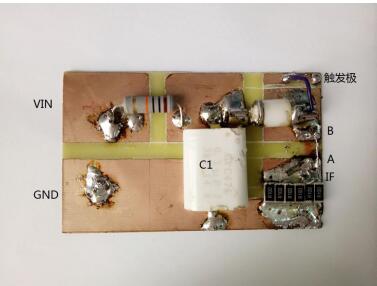

火花隙開關起爆板示意圖：

高壓電源后面板示意圖：

高壓電源的充電輸出、地分別接起爆板VIN、GND端，再將高壓電源的觸發輸出2000V、GND分別接起爆板觸發極、GND。示波器CH1通道的信號線接起爆板IF、GND端，起爆板A、B兩端短接或串聯0.5Ω電阻。

（1）內控操作方法同繼電器觸發

（2）外控操作方法同繼電器觸發

五、起爆測試記錄

內控時，以繼電器起爆為例，分別在500V、1000V電壓下測試短路和0.5Ω電阻的減幅振蕩電流曲線。

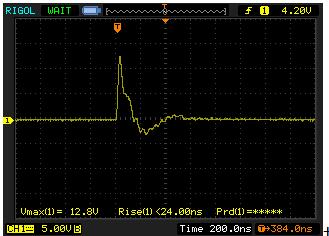

1、500V電壓、負載短路時的電流曲線：

2、1000V電壓、負載短路時的電流曲線：

3、500V電壓、0.5Ω負載時的電流曲線：

4、1000V電壓、0.5Ω負載時的電流曲線：

五、測試完畢應徹底切斷電源，將機柜置于干燥平坦處并鎖好柜門。
