高精度靜電高壓電源設計方案一般基于SG3525的恒頻脈寬調制技術，通過單片機控制可控增益放大器實現輸出電壓的連續調整?。該方案具有輸出電壓高、精度高、連續可調、功耗小等特點，輸出電壓范圍可達1 kV～25 kV，誤差最大為1.6%。具體設計包括：

?    電路結構及工作原理?：采用220 V交流電通過AC/DC開關變換器轉換為100 V直流電，再經高頻變壓器和PWM驅動電路轉換為高頻高壓脈沖交流電，最后整流濾波實現高壓直流輸出。

?    硬件電路設計?：主電路采用半橋式拓?fù)浣Y(jié)構，具有結構簡單、開關管承受壓力小、抗不平衡能力強等優點。同時設計了整流濾波電路、逆變電路、緩沖電路和高頻變壓器等?。

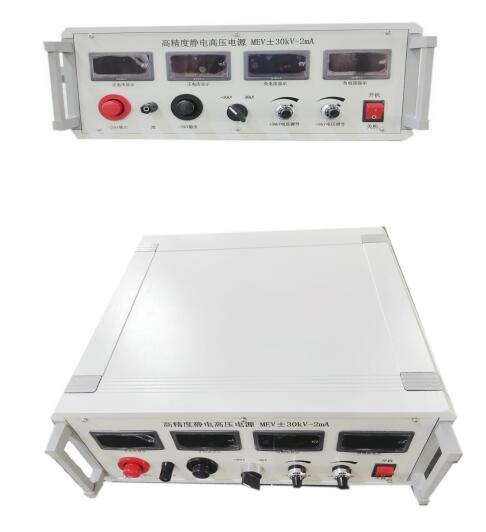

上圖為西安兆福電子有限公司研發生產的高精度靜電高壓電源，點擊此處查看產品介紹
