航空地面電源是我公司專為民航客機和軍用飛機等在生產檢測、維修和維護時提供400Hz的外部供電設備。產品采用十二脈沖整流，高性能FPGA作為中央處理器，純數字測量控制技術，LCD屏顯示，造型新穎美觀、結構設計合理，具有高穩定性和高可靠性, 低失真正弦輸出，動態響應快，飛機供電連鎖等功能，而且完全滿足室外IP55防護等級，超寬（-40~55℃）的工作溫度范圍，良好的電磁兼容性等等，是一臺安全、可靠、高效、純凈的高端航空地面電源。適用于機場及飛機制造、檢測、維修等應用場合。
圖1 機庫及橋架式電源
產品特點
☆三腔分體式設計，極大提高電源穩定性以及功率密度；
☆FPGA數字化集成，減少電路板數量，極大提高了電源的穩定性；
☆獨立多元模塊化設計，高可靠性和方便快捷的維護/維修性；
☆黑匣子功能，查詢故障時電源的內部參數，迅速定位故障位置；
■效率高、體積小、重量輕、噪聲低，功率密度達到國際先進水平；
■ 立臥一體式設計，適合立式、拖車式、橋掛式以及集中供電式
（并機式）安裝，應用于各種場合；
■ 選配并機功能，提供用戶的大功率供電及集中供電管理；
■ 可與航空地面電源（28.5V）組合，提供給客戶中頻、直流組合產品；
■ 保護功能完備，智能監控以及報警記錄機制，運行安全可靠；
■ 新標準十二脈沖整流；
■ 輸入電流畸變<10%，功率因數>0.96；
■ 波形質量優越，總諧波含量<2%；
■ 超強的過載能力，適合各種負載的各種運行狀態；
■ 飛機連鎖供電，確保飛機供電安全；
■ 遠端壓降補償功能，確保飛機供電標準確可靠；
■ 獨立多元模塊化設計，高可靠性和方便快捷的維護/維修性；
■ 工作環境溫度：-40℃到55℃，防護等級：IP55；
■ 選配
①分配柜。用于集中供電式（并機式）將電力向各個機位分配；
②壓降補償器。輸出線纜較長時用于補償功率因數，降低線路壓降；
③拖車、懸掛支架、電纜卷筒、卷揚機。電源為拖車式、橋架式選配；
④遠程控制盒。用于遠程控制電源及供電系統；
⑤輸入電纜、輸出電纜、航空插頭。原裝進口產品，輕便耐磨；
⑥通訊接口。RS232或RS485；
⑦軍用連鎖供電附件。

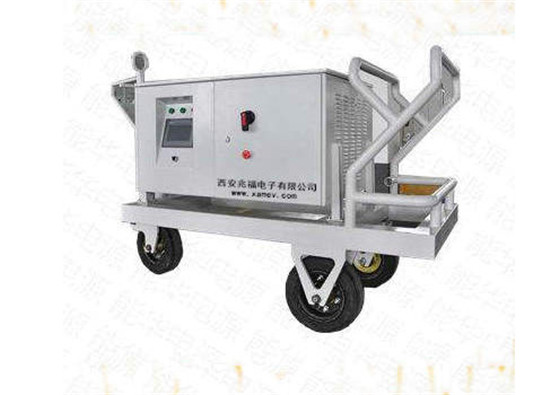

圖2 機場拖車式電源
執行標準
DFS400400Hz 飛機供應電源技術標準
ISO 6858-1982 Aircraft-Ground support
electrical supplies-General requirements
GJB 150—86 軍用設備環境試驗方法
GJB 151A—97 軍用設備和分系統電磁發射和敏感度要求
GJB 152A—97 軍用設備和分系統電磁發射和敏感度測量
GJB 181A—2003 飛機供電特性
GJB 572—88 飛機地面電源供電特性及一般要求
GJB 1440-92 電氣電子設備機殼定義和基本要求
GJB 3091—97 雷達配電分系統性能測試方法 三相交流電源
GJB 5189-2003 飛機供電特性參數測試方法
APR5015(400Hz地面電源性能要求)
EMC(89/336/EEC)電磁干擾標準
技術參數
|
型號 |
AY400- 33045 |
AY400- 33060 |
AY400- 33090 |
AY400- 33120 |
AY400- 33150 |
AY400- 33180 |
|
|
輸入 |
相數 |
三相三線 |
|||||
|
電壓 |
380V/400V±15% |
||||||
|
頻率 |
45~63Hz |
||||||
|
線電流失真度 |
<8.5% |
<10% |
|||||
|
功率因數 |
>96%（100%負荷） |
||||||
|
沖擊電流 |
無，具備軟啟動功能 |
||||||
|
輸出 |
相數 |
三相四線 |
|||||
|
輸出電壓 |
3 × 200/115V |
||||||
|
輸出功率 |
0～45kW |
0～60kW |
0～90kW |
0～120kW |
0～150kW |
0～180kW |
|
|
功率因數 |
0.7滯后，0.95超前 |
||||||
|
電壓調節 |
<1%（平衡負載或30%不平衡負載） |
||||||
|
總諧波含量 |
<1.5% 線性負荷 <2% 非線性負荷依照ISO1540 |
||||||
|
峰值因數 |
1.414±3% |
||||||
|
電壓調制 |
<1.0%（典型的<0.5%） |
||||||
|
相角對稱 |
120°±1°（平衡負荷）：120°±2°（30%不平衡負荷） |
||||||
|
頻率 |
400Hz±0.1% |
||||||
|
過載 |
125%過載 可工作600秒 |
||||||
|
效率 |
總效率 |
cosΦ=0.8 滿負荷，>0.93 |
|||||
|
待機功耗 |
<100W（風機停止） |
||||||
|
設置 |
電壓輸出 |
100-130V |
|||||
|
電壓補償 |
0-9V |
||||||
|
延遲等待 |
0-15分鐘 |
||||||
|
時間 |
年，月，日，時，分，秒 |
||||||
|
聯鎖供電 |
打開/旁路 |
||||||
|
風扇 |
檢測開/關 |
||||||
|
故障記錄 |
查閱/清除 |
||||||
|
功率記錄 |
查閱/清除 |
||||||
|
保護 |
輸入過欠電壓保護，輸入缺相、相序保護 |
||||||
|
關鍵單元過熱保護 |
|||||||
|
電源內部各供電電源監視 |
|||||||
|
輸出過欠壓（參照MH/T6018標準） |
|||||||
|
輸出過載保護，輸出短路保護 |
|||||||
|
環境 |
工作溫度 |
-40℃到+60℃ |
|||||
|
相對濕度 |
10%-95% |
||||||
|
噪音等級 |
<65dbB（A)（1m處） |
||||||
|
保護標準 |
IP55（室外操作） |
||||||
|
使用壽命 |
使用壽命 |
>25年 |
|||||
|
故障間隔平均時間 |
逆變部分 >25，000小時 |
||||||
|
通風部分 >100，000小時 |
|||||||
|
修復平均時間（MTTR） |
<20分鐘 |
||||||
|
備注 |
設置誤差/測量試誤差的測試條件為 (25℃±5℃)； |
||||||
